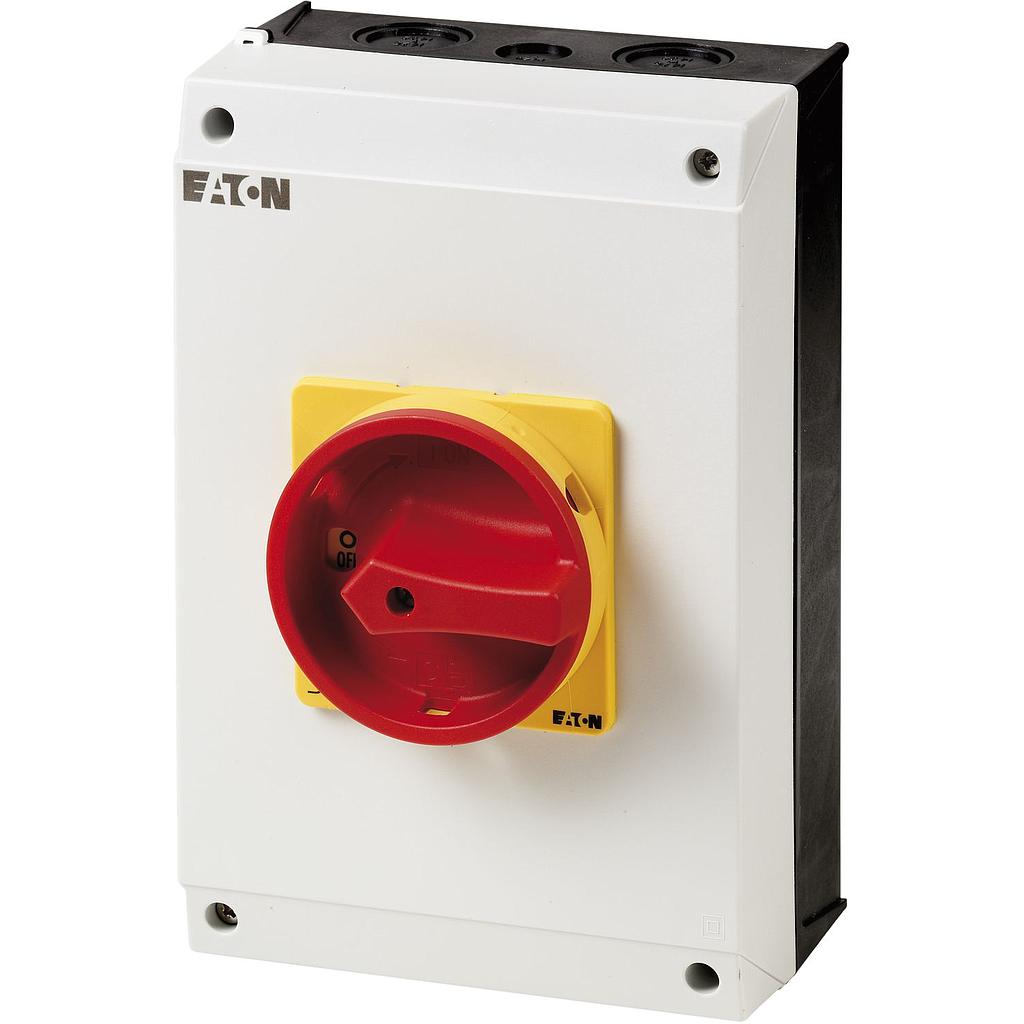

AP-Anlageschalter ETN 63/500
Anlageschalter <b>Eaton P3</b>, 160×240 mm, Griff mit Abschliessvorrichtung gelb-rot, oben und unten je 3 Einführungen 1×M20 und 2×M25/32 ausbrechbar , Schaltwinkel 90°, N-vorauseilend <br> <br> <a href="https://datasheet.eaton.com/datasheet.php?model=207349&locale=de_DE" target="_blank"> <i class="icon-link-extern" style="position: relative; top: 2px; margin-right: 4px;"></i> <span>Datenblatt des Herstellers</span> </a>
| Polzahl: 4 |
| Anschlussart Hauptstromkreis: Schraubanschluss |
| Bemessungsdauerstrom Iu: 63 A |
| Schutzart (IP), frontseitig: IP65 |
| Bemessungsbetriebsspannung: 690..690 V |
| Bemessungsbetriebsleistung bei AC-3, 400 V: 30 kW |
| Anzahl der Hilfskontakte als Schließer: 0 |
| Anzahl der Hilfskontakte als Öffner: 0 |
| Farbe des Betätigungselements: rot |
| Ausführung des Betätigungselements: Türkupplungsdrehantrieb |
| Verriegelbar: Ja |
| Anzahl der Hilfskontakte als Wechsler: 0 |
| Gerätebauart: Komplettgerät im Gehäuse |
| Ausführung als Sicherheitsschalter: Nein |
| Spannungsauslöser optional: Nein |
| Geeignet für Bodenbefestigung: Ja |
| Max. Bemessungsbetriebsspannung Ue bei AC: 690 V |
| Ausführung als Wartungs-/Reparaturschalter: Ja |
| Motorantrieb optional: Nein |
| Geeignet für Verteilereinbau: Nein |
| Geeignet für Frontbefestigung Zentral: Nein |
| Motorantrieb integriert: Nein |
| Geeignet für Frontbefestigung 4-Loch: Nein |
| Bemessungsbetriebsleistung bei AC-23, 400 V: 30 kW |
| Bemessungsdauerstrom bei AC-21, 400 V: 63 A |
| Geeignet für Zwischenbau: Nein |
| Ausführung als NOT-AUS-Einrichtung: Ja |
| Ausführung als Hauptschalter: Ja |
| Ausführung als Wendeschalter: Nein |
| Bedingter Bemessungskurzschlussstrom Iq: 4 kA |
| Schaltleistung bei 400 V: 30 kW |
| Bemessungskurzzeitstromfestigkeit Icw: 1.260000 kA |
